Uszczelki płaskie, płyty i taśmy uszczelniające

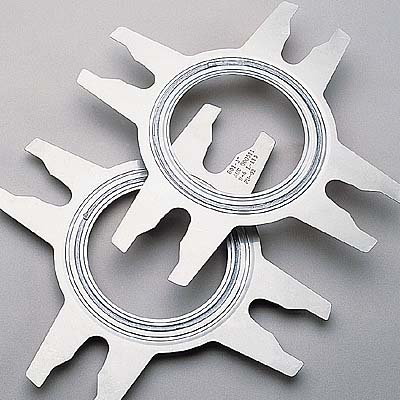

Uszczelka Steel Trap™

Wysokojakościowa uszczelka metalowa.
Innowacyjny system uszczelnień kołnierzowych dla bezpiecznej i trwałej szczelności w ciężkich warunkach. Uszczelka zbudowana jest z koncentrycznie rozchodzących się fal ze stali nierdzewnej i grafitowych pierścieni znajdujących się we wgłębieniach tych fal. Pozwala to po uformowaniu na zamknięcie grafitu pomiędzy powierzchnią kołnierza a stalowymi falami. Gdy kołnierz jest dokręcany, uszczelka ulega spłaszczeniu, zamykając grafit w ograniczonej przestrzeni. Jest to bardzo efektywne uszczelnienie obydwu kołnierzy, a grafit jest zabezpieczony przed utleniającym działaniem atmosfery i innych czynników korozyjnych.

Temperatura: War.  atmosferyczne -200 °C do 500 °C
Para do 650 °C
Środowisko obojętne -200 °C - 900 °C
Ciśnienie: 415 bar

Pobierz plik (PDF) »
Zobacz video

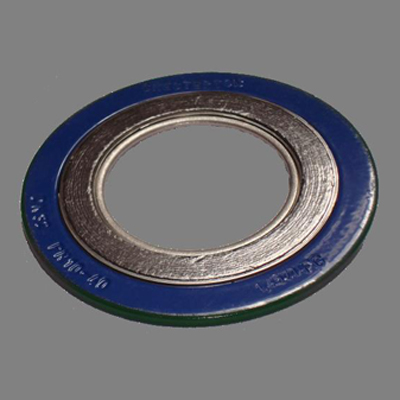

Uszczelnienia Spiralne

Ekonomiczne uszczelki spiralne.
Doskonała redukcja emisji w jednej uszczelce ogólnego stosowania dla całego zakładu.

Temperatura: Warstwa uszczelniająca z grafitu 450 °C
Warstwa uszczelniająca z PTFE 300 °C
Ciśnienie: 350bar

Pobierz plik (PDF) »

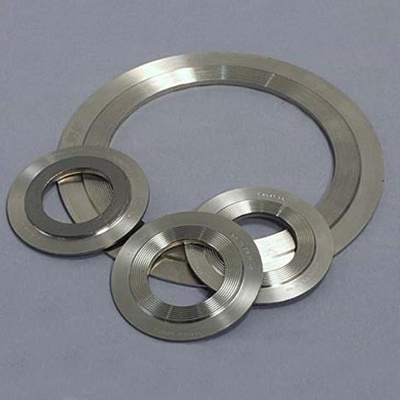

Uszczelki wielokrawędziowe

Wysokiej jakości uszczelki metalowe.
Niezawodne uszczelnienia kołnierzowe z doskonałą kontrolą emisji. Chesterton oferuje szeroką gamę uszczelek wielokrawędziowych do bezpiecznego uszczelnienia kołnierzy oraz zbiorników ciśnieniowych w różnych branżach przemysłu do ciśnienia 400 bar i temperatury 550°C. Uszczelki dostępne są w szerokim zakresie kształtów zgodnie z norma DIN i ANSI/ASME dla połączeń kołnierzowych oraz wymienników ciepła z poprzecznymi przegrodami.
Uszczelki wielokrawędziowe dostępne są w wykonaniu ze stali stopowych z elementem uszczelniającym w postaci grafitu i teflonu (PTFE).

Temperatura: Warstwa uszczelniająca z grafitu 550 °C
Środowisko obojętne - 200 °C - 900 °C)
Warstwa uszczelniająca z PTFE 300 °C
Ciśnienie: 300bar

455EU

Płyta uszczelniająca ogólnego stosowania.
Uniwersalna uszczelka o świetnych parametrach do pracy w środowisku pary o niskim ciśnieniu i lekkich chemikaliów.

Temperatura: 250°C
Ciśnienie: 100 bar

557

Wysokojakościowa płyta uszczelniająca.
Wytrzymała płyta uszczelniająca, zaprojektowana specjalnie dla wymagających zastosowań w przemyśle chemicznym, petrochemicznym i papierniczym.

Temperatura: 300°C
Ciśnienie: 100 bar

Duragraf F

Płyta z ekspandowanego grafitu.
Łatwa w użyciu, ekonomiczna, wszechstronna płyta grafitowa z przekładką ze stali nierdzewnej.

Temperatura: 500°C
Ciśnienie: 100 bar

Duragraf T

Płyta z ekspandowanego grafitu.
Płyta grafitowa wysokiej czystości z przekładką z perforowanej stali nierdzewnej.

Temperatura: 500°C
Ciśnienie: 120 bar

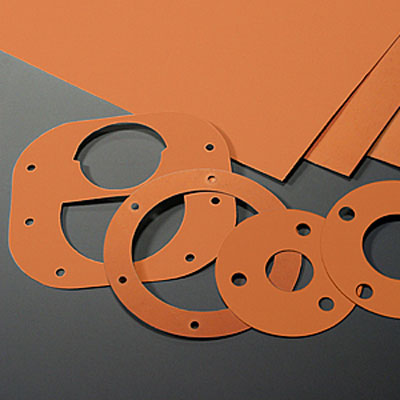

ECS-T

Płyta uszczelniająca z PTFE.
Płyta z wypełniaczami PTFE, o doskonałych właściwościach mechanicznych oraz niezrównanej odporności na substancje chemiczne.

Temperatura: 260°C
Ciśnienie: 83 bar

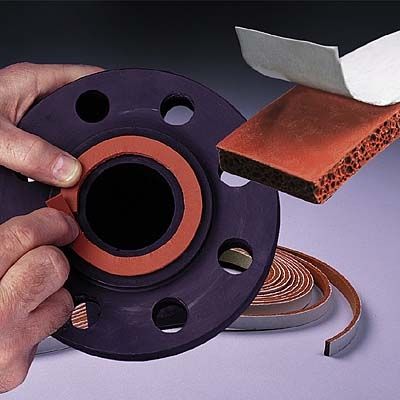

175 PEEL & SEAL

Samoformowalne uszczelnienie z gumy silikonowej w taśmie.
Szybsza niż uszczelki wycinane z płyty gumowej oraz czystsze i łatwiejsze w użyciu niż formowalne, uszczelnienie dwuskładnikowe.

Temperatura: 175°C
Ciśnienie: 14 bar

Pobierz plik (PDF) »

185 EKSPANDOWANE PTFE

Samoformowalne uszczelnienie z teflonu.
Mikro-włóknista struktura zmienia zwykły materiał PTFE w wytrzymałe, teflonowe uszczelnienie o niskim współczynniku płynięcia. Uszczelnienie to jest plastyczne I łatwo poddające się formowaniu, co stwarza szerokie możliwości zastosowań.

Temperatura: -268°C - 315 °C
Ciśnienie: 210 bar

Pobierz plik (PDF) »
